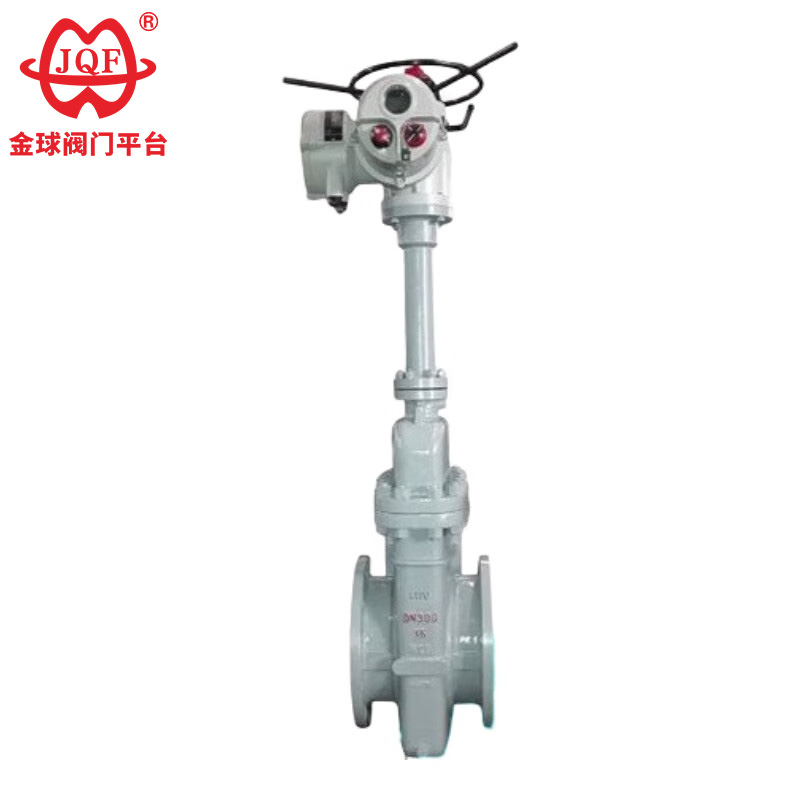

Elektrisk flad portventil

Foshan Jinquan Valve Co., Ltd. is a leading industrial valve manufacturer. Our core products include ball valves, butterfly valves, gate valves, globe valves, and check valves, as well as a wide range of valves suitable for various applications. Our electrical flat gate valves are driven by electric actuators, achieving fluid flow by raising and lowering a gate. Due to their structural advantages and technical parameters, they are widely used in fluid shut-off and control scenarios in industrial piping systems. Wherever you are located or what your customization needs may be, our years of experience will support you. If you are interested in our products, please feel free to contact us!

1. Klassificering efter aktiveringsmetode: Manuel parallel portventil, pneumatisk parallel portventil, elektrisk parallel portventil
2. Klassificering efter anvendelsesscenarier: Parallel skydeventil af åbningstype, parallel skydeventil af ikke-åbningstype, oliefeltsspecifik parallel skydeventil, parallelportventil til rørledningstransport, parallelportventil til gassystemet

Strukturelle egenskaber

1. Flydende tovejs tætning
Det flydende sæde på den elektriske flade skydeventil giver mulighed for tovejs åbning og lukning, hvilket sikrer pålidelig tætning og fleksibel drift.
2. Hårdt korrosionsbestandigt styremateriale
Porten er forsynet med styrelister for præcis positionering, og tætningsfladen er belagt med et korrosionsbeskyttelseslag af wolframkarbid.
3. Zero Flow Resistance Design
Ventilhuset på den elektriske fladventil har høj trykmodstand; når den er helt åben, nærmer den lige gennemstrømningsvej sig den for et rør med samme diameter (strømningsmodstand ≤0,03).
Ventilspindlen bruger en flertrins tætning med kompositpakning, hvilket reducerer friktionskoefficienten med 40%.
4. To-trins tætningsmekanisme
Ved lukning med uret:
Mellemtrykket skubber indløbsventilsædet for at danne en primær tætning.
Porten presser mod udløbsventilsædet for at danne en dobbelt tætning.
5. Revolutionær online vedligeholdelse
Den dobbelte tætningsstruktur giver mulighed for udskiftning af sliddele uden at afbryde produktionen; denne teknologi er førende blandt lignende produkter både nationalt og internationalt.
6. Progressiv åbning og lukning kontrol
Ved åbning mod uret hæver porten sig, og styrehullet overlapper gradvist kanalen, hvilket opnår 100 % fuld åbning i yderpositionen.

Designstandarder

Præstationsparametre

Hovedform og forbindelsesdimensioner

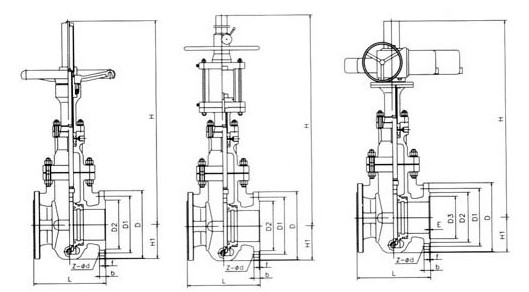

Struktur billede
