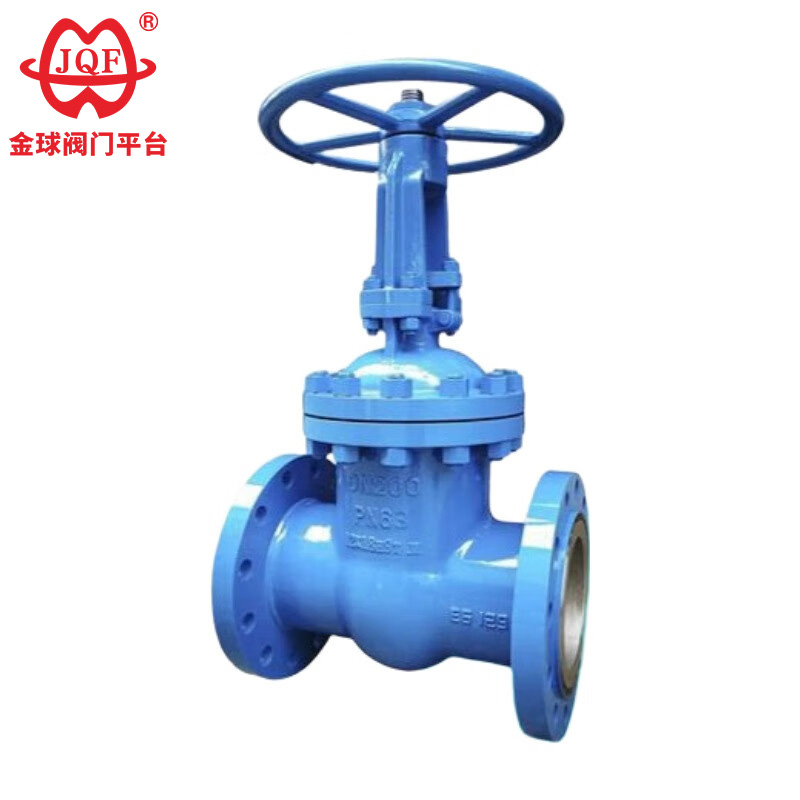

JQF Valve fabrik fremstiller højkvalitets GB standard flangeventiler, som er meget udbredt i petrokemiske, termiske og andre petroleumsprodukter og damprørledninger som åbnings- og lukkeanordninger til tilslutning eller afskæring af rørledningsmedier. Ved at vælge forskellige materialer er skræddersyede GB standard flangeventiler velegnede til forskellige medier såsom vand, damp, olie, salpetersyre, eddikesyre, stærkt oxiderende medier og urinstof og fås i versioner med manuel, vinkelgear og elektrisk drev.
Kontrol før installation
Bekræft GB standard flangeventilers materialekompatibilitet med væskemedier, temperatur og tryk. Efterse flangeflader for ridser, sørg for, at pakningsmaterialet passer til servicebetingelserne, og bekræft, at bolte/møtrikker opfylder styrkekravene.
Installationsjustering
Tvangstil aldrig GB standard flangeventiler. Forskydning forårsager sædeforvrængning, lækager eller strukturel belastning. Støt rørledninger uafhængigt nær ventilen. Spænd boltene gradvist i et stjernemønster til ensartet moment. Efterspænd efter 24–48 timers systemdrift.
Operationel Disciplin
Fuldt åben eller helt luk GB-standardflangeventilerne - delvist åbne positioner accelererer sæde-/porterosion fra flow med høj hastighed. Brug kun håndhjul; undgå skruenøgler/håndtag. Stamsmøring (EP-grade fedt) er obligatorisk kvartalsvis.
Test af vedligeholdelse
Hydrostatisk test GB-standardflangeventiler efter installation ved 1,5× PN-værdi før idriftsættelse af systemet. Isoler ventiler fra nedstrøms udstyr under test. Årligt: Kontroller tætheden af pakningen, spindelkorrosion og flangesamlingsintegritet. Udskift slidte pakningsringe med det samme for at forhindre flygtige emissioner.
Håndtering af opbevaring
Opbevar ventiler indendørs, beskyttet mod fugt. Hold endehætter på indtil installation.
1. Højeffektivt design: GB standard flangeventiler har et rationelt konfigureret design, der effektivt udnytter pladsen og opnår overlegen ventilhusstabilitet, minimeret væskemodstand og optimeret flowkoefficient.
2. Forbedret tætningslevetid: Tætningsgrænsefladen bruger rustfrit stål og en hårdmetalbelægning, hvilket minimerer slid og forlænger levetiden betydeligt.
3. Pålidelig og nem at betjene: Fleksibel grafitpakning sikrer pålidelig tætningsintegritet, hvilket resulterer i jævn drift og minimalt driftsmoment.
4. Alsidige aktiveringsmetoder: GB standard flangeventiler er kompatible med forskellige aktiveringsmekanismer, herunder manuelle, pneumatiske, elektriske og geardrevne, for at opfylde forskellige anvendelseskrav.
5.Forskellige strukturer: Tilgængelig i forskellige strukturelle konfigurationer, herunder fleksibel kile-enkelt port, stiv kile enkelt gate eller parallel (dobbelt) gate.
Design specifikationer: GB / T 12234
Strukturlængde: GB / T 12221
Forbindelsesflange: JB / T 79.1
Test og inspektion: JB / T 9092
Tryk - Temperatur: GB / T 9131
Produktidentifikation: GB / T 12220
| Nominelt tryk PN (MPa) | sag | testtryk (MPa) | Forseglet | |
| Forseglet (flydende) | Tætning (gas) | |||
| 1.6 | 2.4 | 1.8 | 0.6 | 1.8 |
| 2.5 | 3.8 | 2.8 | 0.6 | 2.8 |
| 4.0 | 6.0 | 4.4 | 0.6 | 4.4 |
| 6.4 | 9.6 | 7.0 | 0.6 | 7.0 |
| 10.0 | 15.0 | 11.0 | 0.6 | 11.0 |
| 16.0 | 24.0 | 18.0 | 0.6 | 18.0 |
| Skalmateriale | Egnede medier | Gældende temperatur (℃) |
| Kulstofstål (C-type) | Vand, damp, olie | ≤425 |
| Chrom nikkel titanium stål (P type) | Salpetersyrer | ≤200 |
| Krom nikkel molybdæn titanium stål (R type) | Eddikesyre | ≤200 |
| Krom-molybdæn stål (type I) | Vand, damp, olie | ≤550 |
| Krop, motorhjelm | Ventilplade, sæde | Ventilspindel | Stængelmøtrik | fyldstof | Håndhjul |
| Kulstofstål | Højkvalitets kulstofstål + hårdmetal eller rustfrit stål | Krom rustfrit stål | Aluminium bronze | Grafit asbest emballage | Formbart jern |
| Chrom nikkel titanium stål | Rustfrit stål, rustfrit stål + hårdmetal | Krom nikkel-titanium rustfrit stål | Aluminium bronze | Teflon | Formbart jern |
| Chrom nikkel molybdæn titanium stål | Rustfrit stål, rustfrit stål + hårdmetal | Krom nikkel-titanium rustfrit stål | Aluminium bronze | Teflon | Formbart jern |
| Krom-molybdæn stål | Legeret stål + hårdmetal | Krom-molybdæn stål | Aluminium bronze | Fleksibel asbest | Formbart jern |
| Nominel diameter | Hovedmål og tilslutningsmål | |||||||
| L | D | D1 | D2 | b | Z-d | H | D0 | |
| Z41H-16C | ||||||||
| 15 | 130 | 95 | 65 | 45 | 14-2 | 4-Φ14 | 170 | 120 |
| 20 | 150 | 105 | 75 | 55 | 14-2 | 4-Φ14 | 190 | 140 |
| 25 | 160 | 115 | 85 | 65 | 14-2 | 4-Φ14 | 205 | 160 |
| 32 | 180 | 135 | 100 | 78 | 16-2 | 4-Φ18 | 270 | 180 |
| 40 | 200 | 145 | 110 | 85 | 16-3 | 4-Φ18 | 310 | 200 |
| 50 | 250 | 160 | 125 | 100 | 16-3 | 4-Φ18 | 358 | 240 |
| 65 | 265 | 180 | 145 | 120 | 18-3 | 4-Φ18 | 373 | 240 |
| 80 | 280 | 195 | 160 | 135 | 20-3 | 8-Φ18 | 435 | 280 |
| 100 | 300 | 215 | 180 | 155 | 20-3 | 8-Φ18 | 500 | 300 |
| 125 | 325 | 245 | 210 | 185 | 22-3 | 8-Φ18 | 614 | 320 |
| 150 | 350 | 280 | 240 | 210 | 24-3 | 8-Φ23 | 674 | 360 |
| 200 | 400 | 335 | 295 | 265 | 26-3 | 12-Φ23 | 811 | 400 |
| 250 | 450 | 405 | 355 | 320 | 30-3 | 12-Φ25 | 969 | 450 |
| 300 | 500 | 460 | 410 | 375 | 30-3 | 12-Φ25 | 1145 | 580 |
| 350 | 550 | 520 | 470 | 435 | 34-4 | 16-Φ25 | 1280 | 640 |
| 400 | 600 | 580 | 525 | 485 | 36-4 | 16-Φ30 | 1452 | 640 |
| Z41H-25 | ||||||||
| 15 | 130 | 95 | 65 | 45 | 16-2 | 4-Φ14 | 170 | 120 |
| 20 | 150 | 105 | 75 | 55 | 16-2 | 4-Φ14 | 190 | 140 |
| 25 | 160 | 115 | 85 | 65 | 16-2 | 4-Φ14 | 205 | 160 |
| 32 | 180 | 135 | 100 | 78 | 18-2 | 4-Φ18 | 270 | 180 |
| 40 | 200 | 145 | 110 | 85 | 18-3 | 4-Φ18 | 310 | 200 |
| 50 | 250 | 160 | 125 | 100 | 20-3 | 4-Φ18 | 358 | 240 |
| 65 | 265 | 180 | 145 | 120 | 22-3 | 8-Φ18 | 373 | 240 |
| 80 | 280 | 195 | 160 | 135 | 22-3 | 8-Φ18 | 435 | 280 |
| 100 | 300 | 230 | 190 | 160 | 24-3 | 8-Φ23 | 500 | 300 |
| 125 | 325 | 270 | 220 | 188 | 28-3 | 8-Φ25 | 614 | 320 |
| 150 | 350 | 300 | 250 | 218 | 30-3 | 8-Φ25 | 674 | 360 |
| 200 | 400 | 360 | 310 | 278 | 34-3 | 12-Φ25 | 811 | 400 |
| 250 | 450 | 425 | 370 | 332 | 36-3 | 12-Φ30 | 969 | 450 |
| 300 | 500 | 485 | 430 | 390 | 40-4 | 16-Φ30 | 1145 | 580 |
| 350 | 550 | 550 | 490 | 448 | 44-4 | 16-Φ34 | 1280 | 640 |
| 400 | 600 | 610 | 550 | 505 | 48-4 | 16-Φ34 | 1452 | 640 |
