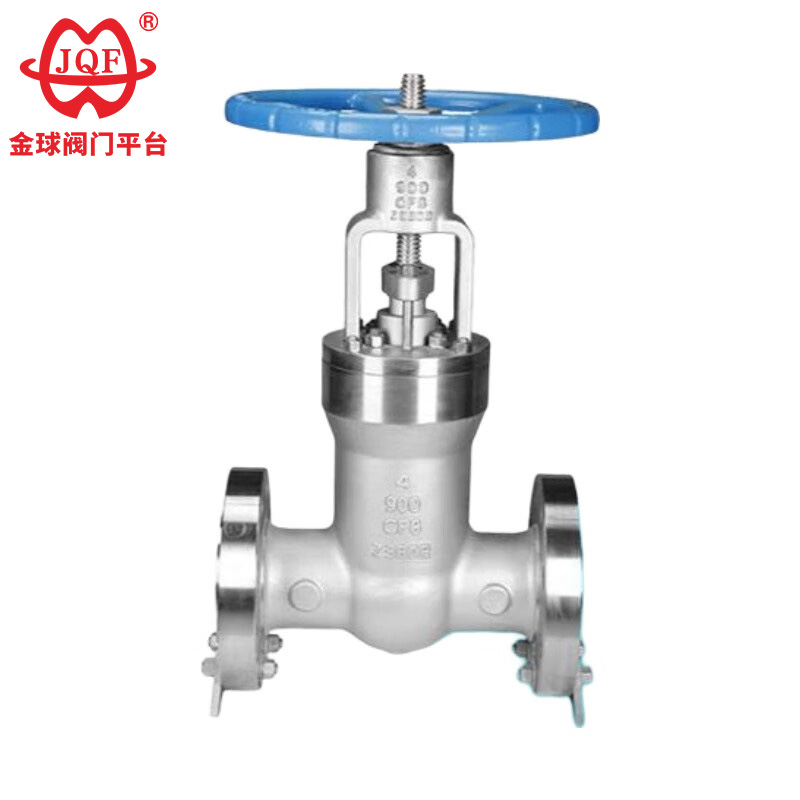

API højtryksventil

JQF Valve factory's durable API high pressure gate valve features a gate design for the opening and closing element. The gate is made of ductile iron and uses an integral rubber coating process, combined with a flat-bottom gate seat structure, effectively reducing debris accumulation and improving sealing performance. Because the sealing surface of the API High Pressure Gate Valve is susceptible to erosion, has a larger overall size, and a longer opening and closing time, it is often used in infrequently operated applications.

Executive Standard

Designkriterier: API 600 / ASME B16.34
Strukturlængde ASME B16.10
Stumsvejsning størrelse ASME B16.5
Test og inspektion API 598
Tryk - Temperatur: ASME B16.34

Funktioner

API højtryksventiler kaldes også kraftværksventiler. De bruges primært i forskellige rørsystemer i termiske kraftværker, der er ansvarlige for at forbinde eller afbryde strømmen af ​​medier (såsom vand eller damp). Sammenlignet med almindelige ventiler er det enestående træk ved kraftværksventiler deres evne til at modstå meget høje temperaturer og tryk. De har også et specielt design - en selvforseglende struktur. Dette design har en fordel: Jo højere systemtryk, jo bedre tætningseffekt. Disse egenskaber gør dem meget udbredt i specifikke højtemperatur- og højtryksarbejdsforhold, og de er svære at erstatte med andre ventilprodukter.
1. Friktionsfri åbning og lukning: Denne funktion løser problemet med friktion mellem tætningsfladerne på traditionelle ventiler, hvilket resulterer i mere stabil tætningsydelse.
2. Topmonteret struktur: Efter at ventilen er installeret på rørledningen, hvis inspektion eller vedligeholdelse er påkrævet, kan det gøres direkte online uden at fjerne den. Dette reducerer nedetiden betydeligt og sparer vedligeholdelsesomkostninger.
3. Enkeltsædedesign: Eliminerer problemet med unormal trykstigning i ventilhulrummet, hvilket påvirker sikker brug.
4. Design med lavt drejningsmoment: Ventilstammen, designet med en speciel struktur, giver mulighed for nem åbning og lukning med minimal kraft.
5. Kileformet tætningsstruktur: API højtryksventilen bruger den mekaniske kraft, som ventilstammen giver til at presse den kileformede port mod ventilsædet for at opnå tætning, hvilket sikrer, at ventilens tætningsevne forbliver stabil og upåvirket af udsving i rørledningstrykket.
6. Selvrensende tætningsfladestruktur: Når porten til API High Pressure Gate Valve vipper åben fra ventilsædet, flyder væsken i rørledningen jævnt langs hele omkredsen af ​​portens tætningsflade. Dette forhindrer højhastighedsvæske i at erodere kun en del af ventilsædet og skyller også ophobede urenheder væk på tætningsoverfladen, hvilket opnår selvrensende.

Præstationsparametre

Hoveddelens materiale

Hovedform og forbindelsesdimensioner
