1. Inspektion før installation: Bekræft ventilmaterialets kompatibilitet med flydende medium, temperatur og tryk. Undersøg den holdbare GB Standard Stainless Steel Gate Valve endeflade for ridser. Sørg for, at pakningsmaterialet opfylder brugskravene, og bekræft, at boltene/møtrikkerne opfylder styrkekravene.
2. Installationsjustering: Tving ikke justering. Fejljustering kan føre til deformation af ventilsædet, lækage eller strukturel belastning. Understøt rørene uafhængigt nær ventilen. Spænd boltene gradvist i en stjerneformet rækkefølge, indtil der opnås et ensartet moment. Efter at systemet har kørt i 24-48 timer, efterspændes boltene.
3. Betjeningsprocedurer: Den højkvalitets GB standard lågeventil i rustfrit stål skal være helt åben eller helt lukket – delvis åbning vil accelerere erosionen af ventilsædet/-pladen af højhastighedsvæske. Betjen kun med håndhjulet; brug aldrig en skruenøgle/håndtag. Ventilspindelen skal smøres kvartalsvis.
4. Afprøvning og vedligeholdelse: Efter installationen, før systemet tages i brug, skal der udføres en statisk tryktest på GB Standard rustfrit stål portventil ved 1,5 gange det nominelle PN-tryk. Under testning skal ventilen være isoleret fra nedstrømsudstyr.
5.Opbevaring og håndtering: Ventiler skal opbevares indendørs og beskyttes mod fugt. Før installationen skal endestykkerne forblive i den installerede position.
1. GB Standard Stainless Steel Gate Valve er lavet af austenitisk rustfrit stål, som har fremragende modstandsdygtighed over for korrosion fra oxiderende sure medier.
2. Når mediet strømmer gennem GB Standard Stainless Steel Gate Valve, forbliver strømningsretningen uændret, hvilket resulterer i lav væskemodstand.
3. Portens bevægelsesretning er vinkelret på mediets strømningsretning, hvilket resulterer i lavt åbnings- og lukkemoment og ubesværet betjening.
4. Mediets strømningsretning er ubegrænset uden at forstyrre væskestrømmen eller reducere trykket. Mediet kan strømme fra begge sider af skydeventilen og opnå det tilsigtede formål. Den er særligt velegnet til rørledninger, hvor mediets strømningsretning kan ændre sig.
5. GB Standard rustfrit stål lågeventil er lodret installeret inde i ventilhuset, hvilket resulterer i en kort strukturel længde.
6. GB standard portventil i rustfrit stål har god tætningsevne. Slid på tætningsfladen er minimal, når den er helt åben.
Design specifikationer: GB / T 12234
Strukturlængde: GB / T 12221
Forbindelsesflange: JB / T 79.1
Test og inspektion: JB / T 9092
Tryk - Temperatur: GB / T 9131
Produktidentifikation: GB / T 12220
| Nominelt tryk PN (MPa) | sag | testtryk (MPa) | Forseglet | |
| Forseglet (flydende) | Tætning (gas) | |||
| 1.6 | 2.4 | 1.8 | 0.6 | 1.8 |
| 2.5 | 3.8 | 2.8 | 0.6 | 2.8 |
| 4.0 | 6.0 | 4.4 | 0.6 | 4.4 |
| 6.4 | 9.6 | 7.0 | 0.6 | 7.0 |
| 10.0 | 15.0 | 11.0 | 0.6 | 11.0 |
| 16.0 | 24.0 | 18.0 | 0.6 | 18.0 |
| Skalmateriale | Egnede medier | Gældende temperatur (℃) |
| Chrom nikkel titanium stål (P type) | Salpetersyrer | ≤200 |
| Krom nikkel molybdæn titanium stål (R type) | Eddikesyre | ≤200 |
| Krop, motorhjelm | Ventilplade, sæde | Ventilspindel | Stængelmøtrik | fyldstof | Håndhjul |
| Chrom nikkel titanium stål | Rustfrit stål, rustfrit stål + hårdmetal | Krom nikkel-titanium rustfrit stål | Aluminium bronze | Teflon | Formbart jern |
| Chrom nikkel molybdæn titanium stål | Rustfrit stål, rustfrit stål + hårdmetal | Krom nikkel-titanium rustfrit stål | Aluminium bronze | Teflon | Formbart jern |

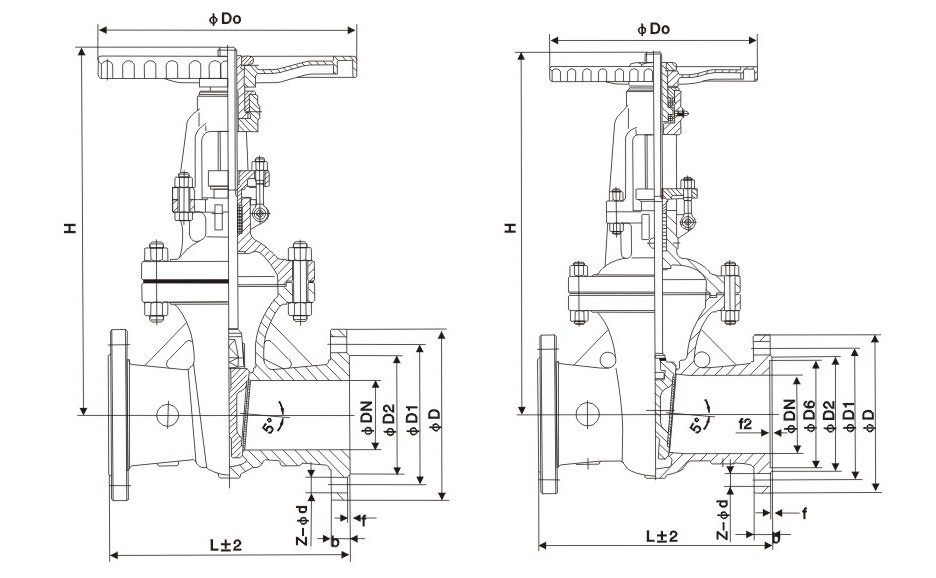

| Nominel diameter | Hovedmål og tilslutningsmål | |||||||
| L | D | D1 | D2 | b | Z-d | H | D0 | |
| Z41W-16P | ||||||||
| 15 | 130 | 95 | 65 | 45 | 14-2 | 4-Φ14 | 170 | 120 |
| 20 | 150 | 105 | 75 | 55 | 14-2 | 4-Φ14 | 190 | 140 |
| 25 | 160 | 115 | 85 | 65 | 14-2 | 4-Φ14 | 205 | 160 |
| 32 | 180 | 135 | 100 | 78 | 16-2 | 4-Φ18 | 270 | 180 |
| 40 | 200 | 145 | 110 | 85 | 16-3 | 4-Φ18 | 310 | 200 |
| 50 | 250 | 160 | 125 | 100 | 16-3 | 4-Φ18 | 358 | 240 |
| 65 | 265 | 180 | 145 | 120 | 18-3 | 4-Φ18 | 373 | 240 |
| 80 | 280 | 195 | 160 | 135 | 20-3 | 8-Φ18 | 435 | 280 |
| 100 | 300 | 215 | 180 | 155 | 20-3 | 8-Φ18 | 500 | 300 |
| 125 | 325 | 245 | 210 | 185 | 22-3 | 8-Φ18 | 614 | 320 |
| 150 | 350 | 280 | 240 | 210 | 24-3 | 8-Φ23 | 674 | 360 |
| 200 | 400 | 335 | 295 | 265 | 26-3 | 12-Φ23 | 811 | 400 |
| 250 | 450 | 405 | 355 | 320 | 30-3 | 12-Φ25 | 969 | 450 |
| 300 | 500 | 460 | 410 | 375 | 30-3 | 12-Φ25 | 1145 | 580 |
| 350 | 550 | 520 | 470 | 435 | 34-4 | 16-Φ25 | 1280 | 640 |
| 400 | 600 | 580 | 525 | 485 | 36-4 | 16-Φ30 | 1452 | 640 |
| Z41W-25P | ||||||||
| 15 | 130 | 95 | 65 | 45 | 16-2 | 4-Φ14 | 170 | 120 |
| 20 | 150 | 105 | 75 | 55 | 16-2 | 4-Φ14 | 190 | 140 |
| 25 | 160 | 115 | 85 | 65 | 16-2 | 4-Φ14 | 205 | 160 |
| 32 | 180 | 135 | 100 | 78 | 18-2 | 4-Φ18 | 270 | 180 |
| 40 | 200 | 145 | 110 | 85 | 18-3 | 4-Φ18 | 310 | 200 |
| 50 | 250 | 160 | 125 | 100 | 20-3 | 4-Φ18 | 358 | 240 |
| 65 | 265 | 180 | 145 | 120 | 22-3 | 8-Φ18 | 373 | 240 |
| 80 | 280 | 195 | 160 | 135 | 22-3 | 8-Φ18 | 435 | 280 |
| 100 | 300 | 230 | 190 | 160 | 24-3 | 8-Φ23 | 500 | 300 |
| 125 | 325 | 270 | 220 | 188 | 28-3 | 8-Φ25 | 614 | 320 |
| 150 | 350 | 300 | 250 | 218 | 30-3 | 8-Φ25 | 674 | 360 |
| 200 | 400 | 360 | 310 | 278 | 34-3 | 12-Φ25 | 811 | 400 |
| 250 | 450 | 425 | 370 | 332 | 36-3 | 12-Φ30 | 969 | 450 |
| 300 | 500 | 485 | 430 | 390 | 40-4 | 16-Φ30 | 1145 | 580 |
| 350 | 550 | 550 | 490 | 448 | 44-4 | 16-Φ34 | 1280 | 640 |
| 400 | 600 | 610 | 550 | 505 | 48-4 | 16-Φ34 | 1452 | 640 |
