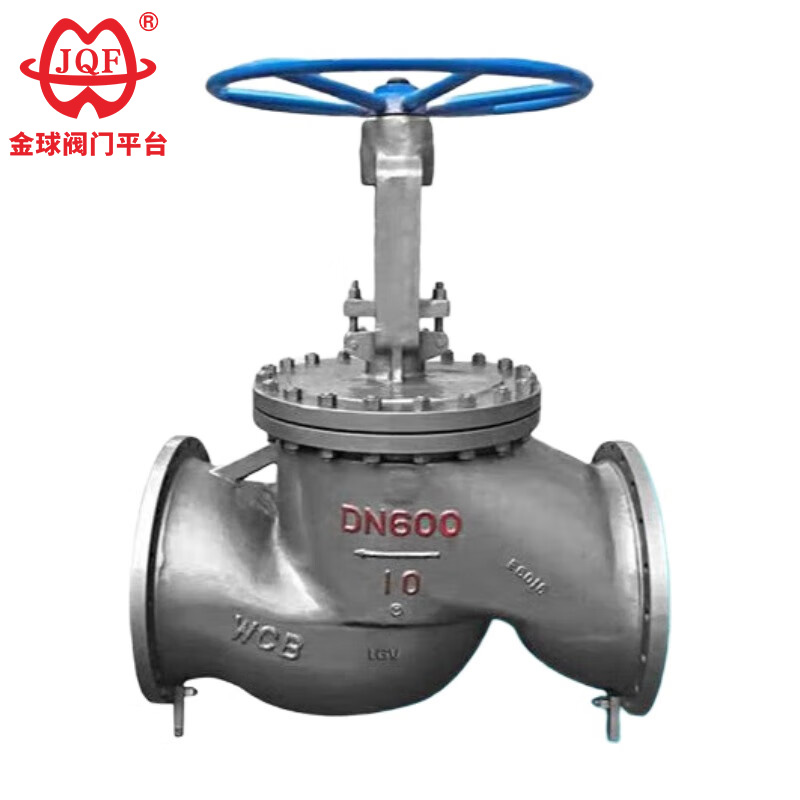

GB Standard kugleventil

De højkvalitets og tilpassede J41H, J41Y og J41W type GB standard globeventiler er fremstillet af JQF Valve, en professionel ventilproducent i Kina. Deres åbnings- og lukkedele er cylindriske ventilskiver, og tætningsfladen er enten flad eller konisk. Ventilskiverne bevæger sig lineært langs væskemidterlinjen. GB standard kugleventiler er kun egnede til helt åbne eller helt lukkede applikationer og bruges generelt ikke til flowregulering, men flowregulering og drosling kan udføres efter kundens behov.

Send forespørgsel

Produkt beskrivelse

Foshan Jinqiu Valve Co., Ltd. is a manufacturing factory integrating valve R&D, manufacturing, sales, and service. Our durable GB standard globe valves are specifically designed for oxygen pipelines, ensuring safe, stable, and efficient operation. Made from high-quality materials and undergoing rigorous degreasing and cleaning processes, these valves effectively prevent combustion risks and guarantee reliable sealing performance.

GB standard kugleventil på lager er velegnet til trykområder på PN1.6-PN16 og størrelser på DN15-DN400, de bruges altid i metallurgi, kemiske, medicinske gas- og energiindustrier.

Strukturelle egenskaber

Vi fornyer os konstant og stræber efter ekspertise og holder trit med tiden med deres højkvalitets GB standard klodeventiler og enestående kundeservice! Vi introducerer aktivt avanceret udstyr, virksomhedsledelse og teknisk servicepersonale, der stræber efter at opbygge et nationalt og internationalt ventilmærke af høj kvalitet. Vi byder nye og gamle kunder velkommen til at besøge og inspicere vores faciliteter, samarbejde til gensidig fordel og i fællesskab skabe en bedre fremtid!

Executive Standard

Designspecifikationer: GB / T 12235
Strukturlængde: GB / T 12221
Flangeforbindelse: JB / T 79
Test og inspektion: JB / T 9002
Produktidentifikation: GB / T 12220
Leveringsspecifikationer: JB / T 7928

Funktioner

1. Strømlinet og optimeret struktur: Et forenklet design forbedrer effektiviteten af komponentfremstilling og udstyrsvedligeholdelse med 30 %. 2. Øjeblikkelig åbnings- og lukningskontrol: Micro-stroke strukturdesign opnår en åbnings- og lukningsresponshastighed på 0,8 sekunder pr. cyklus. 3. Langtidsholdbart tætningssystem: Selvsmørende tætningsoverfladeteknologi opnår en ultralav friktionskoefficient; det sammensatte forseglingslag har en anti-ældningslevetid på over 50.000 åbne- og lukkecyklusser.

Præstationsparametre

model		J41H-16C～160C	J41Y-16C～160C	J41W-16P～160P
Arbejdstryk (MPa)		1,6-16,0
korrekt temperatur (℃)		≤425		≤150
Egnede medier		Vand, damp, olie		Svagt ætsende medium
materiale	Krop, motorhjelm	Kulstofstål		Krom nikkel-titanium rustfrit stål
	Ventilspindel	Krom rustfrit stål		Krom nikkel-titanium rustfrit stål
	Tætningsoverflade	Overfladende jernbaserede legeringer	Hardfacing legering	Kropsmateriale
	fyldstof	Asbestgrafit, fleksibel grafit, PTFE

Hovedformen og forbindelsesstørrelsen

Nominel diameter	Hovedmål og tilslutningsmål
Nominel diameter	L	D	D1	D2	b	Z-d	H	D0
J41H-16C
15	130	95	65	45	14-2	4-Φ14	170	120
20	150	105	75	55	14-2	4-Φ14	190	140
25	160	115	85	65	14-2	4-Φ14	205	160
32	180	135	100	78	16-2	4-Φ18	270	180
40	200	145	110	85	16-3	4-Φ18	310	200
50	230	160	125	100	16-3	4-Φ18	358	240
65	290	180	145	120	18-3	4-Φ18	373	240
80	310	195	160	135	20-3	8-Φ18	435	280
100	350	215	180	155	20-3	8-Φ18	500	300
125	400	245	210	185	22-3	8-Φ18	614	320
150	480	280	240	210	24-3	8-Φ23	674	360
200	600	335	295	265	26-3	12-Φ23	811	400
250	650	405	355	320	30-3	12-Φ25	969	450
300	750	460	410	375	30-3	12-Φ25	1145	580
350	850	520	470	435	34-4	16-Φ25	1280	640
400	980	580	525	485	36-4	16-Φ30	1452	640
J41H-25C
15	130	95	65	45	16-2	4-Φ14	170	120
20	150	105	75	55	16-2	4-Φ14	190	140
25	160	115	85	65	16-2	4-Φ14	205	160
32	180	135	100	78	18-2	4-Φ18	270	180
40	200	145	110	85	18-3	4-Φ18	310	200
50	230	160	125	100	20-3	4-Φ18	358	240
65	290	180	145	120	22-3	8-Φ18	373	240
80	310	195	160	135	22-3	8-Φ18	435	280
100	350	230	190	160	24-3	8-Φ23	500	300
125	400	270	220	188	28-3	8-Φ25	614	320
150	480	300	250	218	30-3	8-Φ25	674	360
200	600	360	310	278	34-3	12-Φ25	811	400
250	650	425	370	332	36-3	12-Φ30	969	450
300	750	485	430	390	40-4	16-Φ30	1145	580
350	850	550	490	448	44-4	16-Φ34	1280	640
400	980	610	550	505	48-4	16-Φ34	1452	640

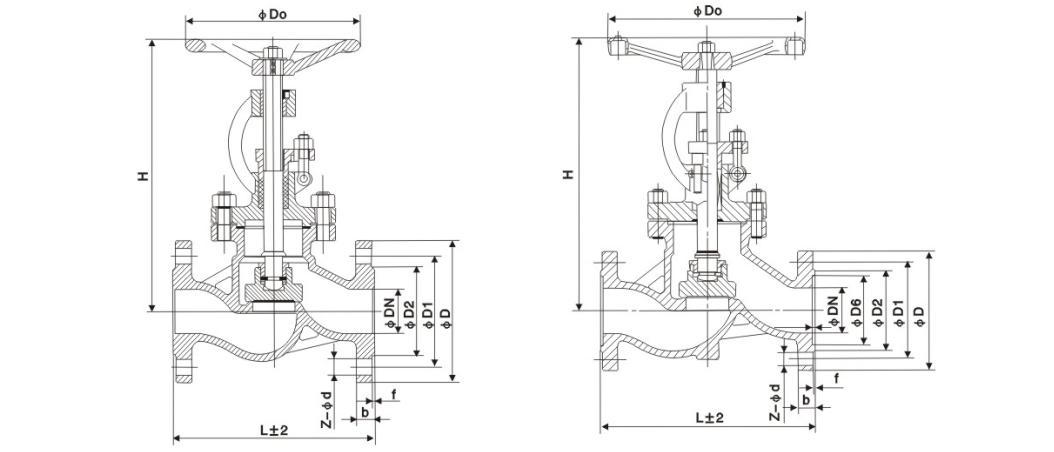

Struktur billede
