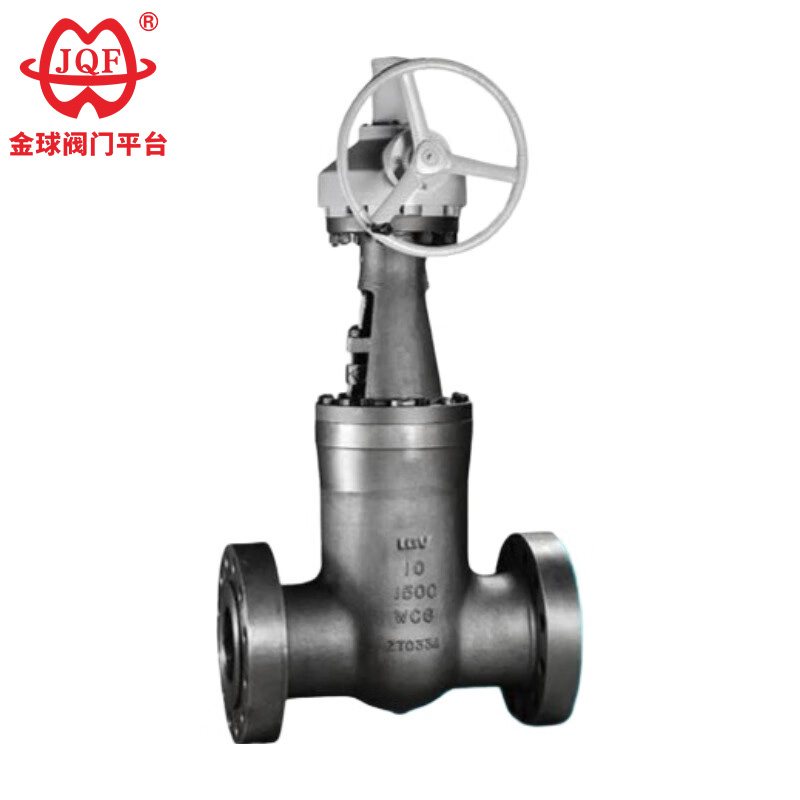

Højtemperaturskydeventiler, også kendt som kraftværksventiler, bruges primært i rørsystemerne i forskellige systemer i termiske kraftværker til at lukke eller forbinde rørledningsmediet. Anvendelig medium: ikke-ætsende medium såsom vand og damp.
Nulfriktionsdrivprincippet for højtemperatur-sluseventilen overvinder de iboende begrænsninger ved traditionelle ventiler, nemlig den gradvise reduktion af tætningsintegriteten på grund af overfladeslid under drift. Højtemperatur-sluseventilen har et top-indløbsdesign, der giver mulighed for direkte online-vedligeholdelse, mens rørledningen forbliver under tryk, hvilket væsentligt reducerer udstyrets nedetid og driftsomkostninger uden systemaflastning.
Den integrerede sædestruktur forhindrer fastklemte medier i at skabe farlige overtryksforhold, hvilket eliminerer den potentielle risiko for trykopbygning i kammeret og undgår overtrædelser af sikkerhedsbestemmelserne.
Det integrerede drivsystem med lavt drejningsmoment, med sin omhyggeligt designede spindelgeometri, kræver minimal manuel betjening - selv under høje trykforskelle kan det typisk nemt betjenes via et kompakt håndhjul.
Forseglingspålidelighed stammer fra en mekanisk drevet kilemekanisme, der beregner frempindskraften til kraftigt at gå i indgreb med ventilskiven med sædet. Dette pålidelige mekaniske indgreb sikrer lufttæt lukning, upåvirket af rørledningstryksvingninger, hvilket garanterer ensartet ydeevne på tværs af forskellige driftsområder. Samtidig genererer rørledningsvæsken en ensartet 360° grænselagsstrøm over hele sædets omkreds, hvilket mindsker erosionshotspots forårsaget af turbulente påvirkninger og udskyder aktivt partikelaflejringer fra kritiske tætningsområder.
Sammenlignet med andre ventilprodukter er skydeventiler med høj temperatur kendetegnet ved høj temperatur og højt tryk og et unikt selvtætnende design. Jo højere tryk, jo mere pålidelig tætning. På grund af ydeevnen og de tekniske egenskaber gør de særlige arbejdsforhold produktet til en funktion, der ikke kan erstattes af andre produkter.
Designstandard: GB / T 12234-2007
Strukturlængde GB / T 12221-2005
Stumsvejseforbindelse størrelse NB / T 4704-2014
Test og inspektion NB / T 4704-2014
Tryk - Temperatur: NB / T 4704-2014
| model | PN | Arbejdstryk/MPa | korrekt temperatur/℃ | Egnede medier | Legeme |
| Z61Y-250 | 250 | 25 | ≤570 | damp | WC9 |
| Z61Y-320 | 320 | 32 | ≤570 | damp | WC9 |
| model | materiale | ||||
| Legeme | Ventilplade | kasket | Stammor | fyldstof | |
| Z61Y-250 | WC9 | WC9 | WC9 | 38CrMoA1A | Fleksibel grafit |
| Z61Y-320 | WC9 | WC9 | WC9 | 38CrMoA1A | Fleksibel grafit |
| DN | L | D | H | D0 | vægt/Kg |
| 50 | 280 | 82 | 585 | 300 | 42 |
| 65 | 340 | 110 | 650 | 320 | 53 |
| 80 | 475 | 130 | 680 | 400 | 130 |
| 100 | 500 | 170 | 755 | 450 | 180 |
| 125 | 600 | 195 | 830 | 500 | 190 |
| 150 | 700 | 225 | 1050 | 550 | 320 |
| 175 | 750 | 255 | 1050 | 600 | 400 |
| 200 | 800 | 285 | 1050 | 650 | 550 |
| 225 | 850 | 300 | 1100 | 700 | 600 |
Al tekst, data og billeder i denne artikel er kun til reference. Hvis du har brug for at se mere produktydelse, strukturstørrelse, pris og andre detaljer. Kontakt os venligst.
