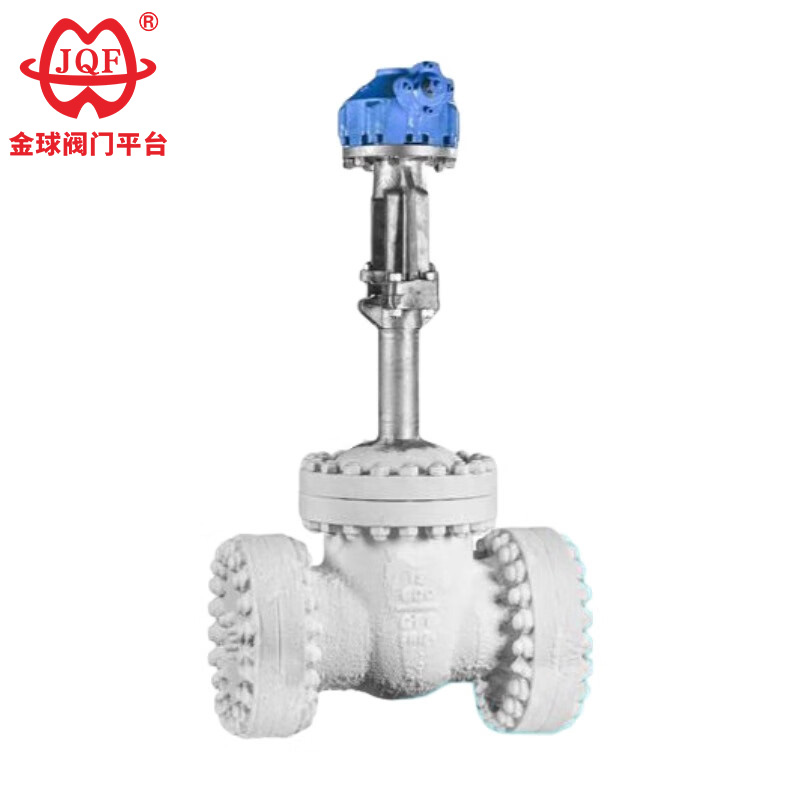

Kryogen portventil i rustfrit stål

JQF Valve er en ventilproducent med over 20 år i Kina, der primært producerer kugleventiler, portventiler, kugleventiler, butterflyventiler og magnetventiler. Vores kryogene portventil i rustfrit stål af høj kvalitet er specielt designet til ekstreme driftsforhold med medietemperaturer under -46°C. Det er velegnet til kryogene medier såsom metan, flydende naturgas, hexen, kuldioxid, flydende ammoniak, flydende oxygen, flydende nitrogen og flydende brint.

Send forespørgsel

Produkt beskrivelse

JQF Valve as a professional manufacturer, is dedicated to providing you with durable stainless steel cryogenic gate valves. These are not just simple cryogenic valves, but specialized equipment with special material selection, structural design, and manufacturing processes. They are widely used in the storage, transportation, and handling systems of cryogenic media such as liquefied natural gas, liquid nitrogen, liquid argon, and liquid carbon dioxide, ensuring reliable opening and closing and tight sealing under cryogenic conditions.

Præstationsparametre

model		DZ40Y-16	DZ40Y-25
Arbejdstryk (MPa)		1.6	2.5
korrekt temperatur (℃)		LC3≥-101，LCB≥-46，LCC≥-46,1Cr18Ni9Ti≥-196
materiale	fyldstof	Baptist tetrafluorethylen asbest reb
	Håndhjul	QT450-10
	Stængelmøtrik	ZCuA110Fe3
	Ventilspindel	1Cr18Ni9Ti
	Pakning	Lav temperatur asbest

Funktioner

1. Kavitetstrykneutralisering: Den konstruerede trykbalanceringsåbning integreret i ventilindløbsfladen på den kryogene ventil i rustfrit stål neutraliserer aktivt trykforskelle, hvilket forhindrer skadelige medier i at samle sig i ventilhulrummet.
2. Termodynamisk optimeret dæksel: Dækslets højde beregnes dynamisk baseret på driftstemperaturprofilen for at opretholde den komprimerende integritet af stammepakningen gennem hele temperaturcyklussen.
3. Tribologisk materialekalibrering: Præcise specifikationer for pakningsringen og pakningsmaterialerne sikrer kemisk stabilitet over det specificerede driftstemperaturområde.
4. Metallurgisk ydeevnegaranti: Komponenternes kemiske sammensætning og krystalstruktur er strengt valideret for at sikre stødsejhed og duktilitet over et bredt temperaturområde.
5. Universel grænsefladearkitektur: En række standardflangekonfigurationer og tætningsmorfologiske muligheder for den kryogene portventil i rustfrit stål opfylder globale krav til integrering af rør.

Hovedform og forbindelsesdimensioner

Nominel diameter	Hovedmål og tilslutningsmål
Nominel diameter	L	D	D1	D2	b	Z-d	H	D0
Z40Y-16L
20	150	105	75	55	14-2	4-Φ14	320	140
25	160	115	85	65	14-2	4-Φ14	350	160
32	180	135	100	78	16-2	4-Φ18	385	180
40	200	145	110	85	16-3	4-Φ18	420	200
50	250	160	125	100	16-3	4-Φ18	540	240
65	265	180	145	120	18-3	4-Φ18	610	240
80	280	195	160	135	20-3	8-Φ18	690	280
100	300	215	180	155	20-3	8-Φ18	780	300
125	325	245	210	185	22-3	8-Φ18	930	320
150	350	280	240	210	24-3	8-Φ23	980	360
200	400	335	295	265	26-3	12-Φ23	1180	400
250	450	405	355	320	30-3	12-Φ25	1390	450
300	500	460	410	375	30-3	12-Φ25	1620	580
350	550	520	470	435	34-4	16-Φ25	1810	640
400	600	580	525	485	36-4	16-Φ30	1970	640
Z40Y-25
20	150	105	75	55	16-2	4-Φ14	320	140
25	160	115	85	65	16-2	4-Φ14	350	160
32	180	135	100	78	18-2	4-Φ18	385	180
40	200	145	110	85	18-3	4-Φ18	420	200
50	250	160	125	100	20-3	4-Φ18	540	240
65	265	180	145	120	22-3	8-Φ18	610	240
80	280	195	160	135	22-3	8-Φ18	690	280
100	300	230	190	160	24-3	8-Φ23	780	300
125	325	270	220	188	28-3	8-Φ25	930	320
150	350	300	250	218	30-3	8-Φ25	980	360
200	400	360	310	278	34-3	12-Φ25	1180	400
250	450	425	370	332	36-3	12-Φ30	1390	450
300	500	485	430	390	40-4	16-Φ30	1620	580
350	550	550	490	448	44-4	16-Φ34	1810	640
400	600	610	550	505	48-4	16-Φ34	1970	640

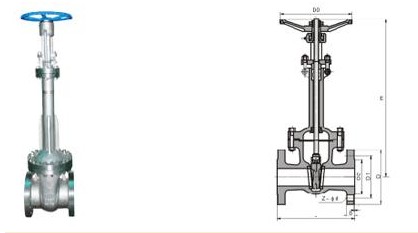

Struktur billede

Al tekst, data og billeder i denne artikel er kun til reference. Hvis du har brug for at se mere produktydelse, strukturstørrelse, pris og andre detaljer. Kontakt os venligst.
