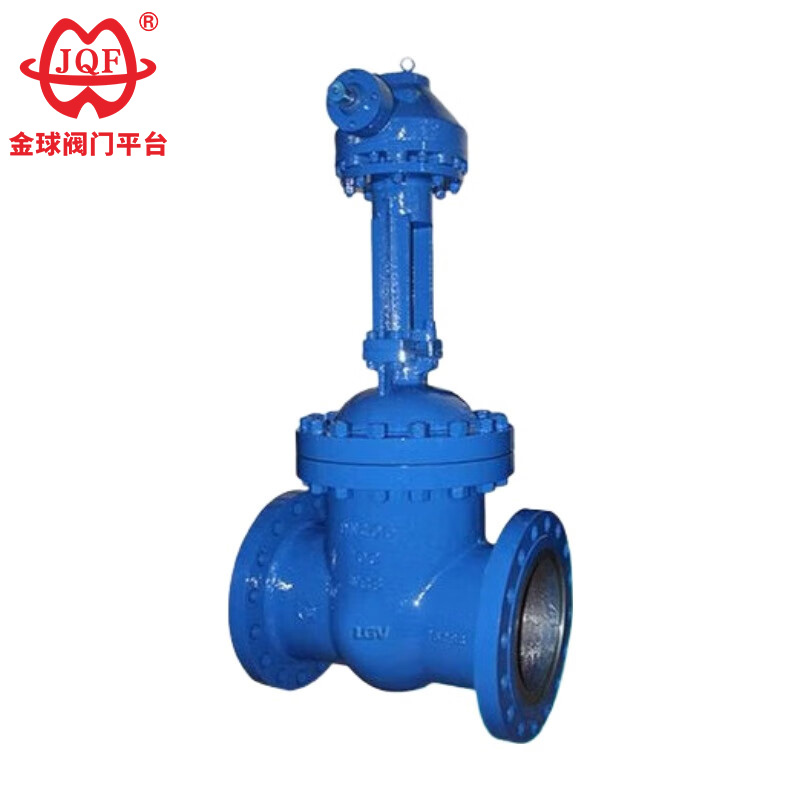

Bevel Gear Gate Ventil

JQF Valve er en kinesisk ventilproducent og leverandør. Vores højkvalitets vinkelgearportventiler er en type manuel gateventil, der bruger en vinkelgear (coil gear) transmissionsmekanisme til åbning og lukning. Denne geartransmission opnår arbejdsbesparende og drejningsmomentforøgende effekter, hvilket gør dem særligt velegnede til præcis og stabil styring af porten under høje trykforhold med stor diameter. Vores vinkelgears portventiler tilbyder betydelige prisfordele.

Send forespørgsel

Produkt beskrivelse

As the professional manufacturer of durable bevel gear gate valve, JQF Valve can also design and manufacture non-standard valve products according to customer requirements, providing you with networked, information-based, and intelligent industrial valves.

Produktanvendelse

Z540H, Z540Y, Z540W type PN16 ~ PN160 stål vinkelgear drevet kileportventil produceret af Lianggu valve Co., Ltd. Konisk geardrev, flangeforbindelse, kile-type elastisk port. Sædets tætningsoverflademateriale er overfladesvejselegering (Z540H-16C ~ 160, Z540Y-16C ~ 160, Z540Y-16I ~ 160I, Z540Y-16P ~ 160P, Z540Y-16R ~ 160R, 6 ~P 0W, rustfrit stål (160R) Z540W-16R ~ 160R), nominelt tryk PN16 ~ PN160. Ventilhusets materiale er kulstofstål (Z540H-16C ~ 160, Z540Y-16C ~ 160), krommolybdænlegeret stål (Z540Y-16I ~ 160I), rustfrit stål (Z540W-16P ~ 160P, Z540Y ~160Y, Z540Y ~1601W 160R, Z540Y- 16R ~ 160R) portventil.

Produktfordele:

1. Skræddersyede Bevel gear gate ventiler har avancerede standarder, pålidelig tætning, overlegen ydeevne og et attraktivt udseende.
2. Kileformet ventilpladestruktur til fleksibel kobling.
3. Ventilplade og sæde er svejset af Stellite-legering.
4. Ventilspindel gennemgår sluknings- og hærdningsbehandling for forbedret korrosions- og slidstyrke.
5. Flere rørflangestandarder og flangetætningsoverfladetyper er tilgængelige.
6. Højkvalitets Bevel gear gate ventiler er tilgængelige i forskellige kropsmaterialer, der passer til forskellige tryk, temperatur og medieforhold.

Præstationsparametre

model	PN	Arbejdstryk/MPa	Driftstemperatur/℃	Egnede medier
Z540H-16C-160	16-160	1,6-16,0	≤425	Vand, damp, olie
Z540Y-16C-160	16-160	1,6-16,0	≤425	Vand, damp, olie
Z540H-16I-160	16-160	1,6-16,0	≤550	Damp, olie
Z540W-16P-40P	16-40	1,6-4,0	≤150	Ætsende medier
Z540Y-16P-160P	16-160	1,6-16,0	≤150	Ætsende medier
Z540W-16R-40R	16-40	1,6-4,0	≤150	Ætsende medier
Z540Y-16R-160R	16-160	1,6-16,0	≤150	Ætsende medier

Hovedform og forbindelsesdimensioner

Nominel diameter	Hovedmål og tilslutningsmål
Nominel diameter	L	D	D1	D2	b		Z-d	H
Z540H-16C
200	400	335	295	265		26-3	12-Φ23	730
250	450	405	355	320		30-3	12-Φ25	897
300	500	460	410	375		30-3	12-Φ25	1032
350	550	520	470	435		34-4	16-Φ25	1170
400	600	580	525	485		36-4	16-Φ30	1330
450	650	640	585	545		40-4	20-Φ30	1541
500	700	705	650	608		44-4	20-Φ34	1676
600	800	840	770	718		48-5	20-Φ36	1874
700	900	910	840	788		50-5	24-Φ36	2083
800	1000	1020	950	898		52-5	24-Φ41	2400
Z540H-25
200	400	360	310	278		34-3	12-Φ25	730
250	450	425	370	332		36-3	12-Φ30	897
300	500	485	430	390		40-4	16-Φ30	1032
350	550	550	490	448		44-4	16-Φ34	1170
400	600	610	550	505		48-4	16-Φ34	1330
450	650	660	600	555		50-4	20-Φ34	1541
500	700	730	660	610		52-4	20-Φ36	1676
600	800	840	770	718		56-5	20-Φ41	1874
700	900	955	875	815		60-5	24-Φ42	2083
800	1000	1070	990	930		64-5	24-Φ48	2400

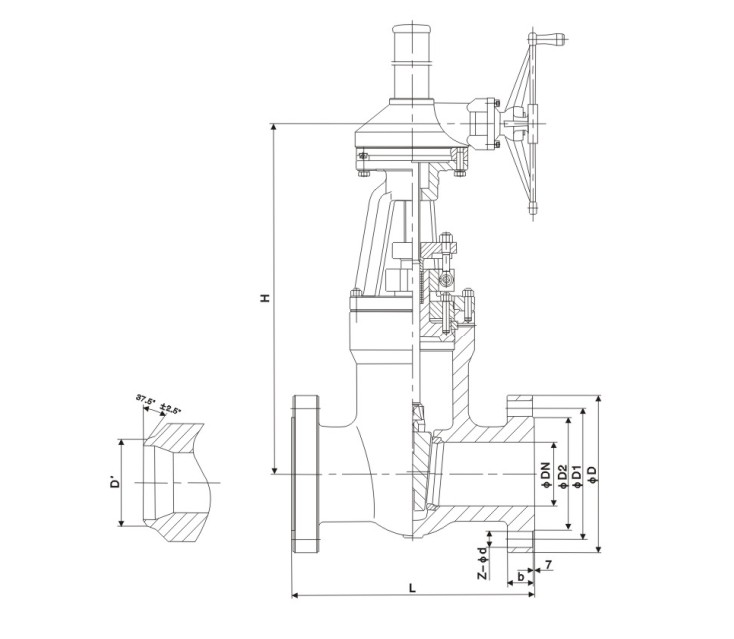

Struktur billede
