Elektrisk portventil

JQF Ventilfabrik fremstiller ikke kun forskellige standardventiler, men designer og producerer også ventiler efter kundens krav. Vores højkvalitets elektriske portventil er en automatiseret ventilanordning, der integrerer en elektrisk aktuator med et portventilhus forbundet med en svejset ende. Den realiserer fjernbetjening, hurtig åbning og lukning og automatiseret styring af ventiler. Det er særligt velegnet til højtryks-, højtemperatur-, højrisiko- eller svært tilgængelige arbejdsforhold og er et nøgleudstyr til moderne industriel rørledningsautomatiseringskontrol.

Send forespørgsel

Produkt beskrivelse

JQF Valve's high quality Electrical Gate Valve is widely used in petrochemical, thermal power plant, and other industries for connecting or shutting off medium pipelines, including those for petroleum products and steam. It is a high-quality, durable device.

Executive Standard

Design specifikationer: GB / T 12234
Strukturlængde: GB / T 12221
Forbindelsesflange: JB / T 79.1
Test og inspektion: JB / T 9092
Tryk - Temperatur: GB / T 9131
Produktidentifikation: GB / T 12220

Elektriske skydeventiler er velegnede til applikationer, der kræver fuldstændig åbning eller fuldstændig lukning. Kort sagt, de bruges som tænd/sluk-afbrydere, typisk installeret i rørledninger som afspærringsventiler, og er ikke egnede til flowstyring. Når ventilen er helt åben, er passagen fuldstændig uhindret, hvilket tillader mediet at strømme lige igennem uden stort set noget tryktab. Derfor er de ideelle til systemer, der prioriterer lavt tryktab og kræver en uhindret strømningsvej.

Funktioner

1. Kompakt struktur, rimeligt design, god ventilstivhed, jævn strømningsvej og lav strømningskoefficient.
2. Tætningsflader er lavet af rustfrit stål og hårde legeringsmaterialer, hvilket sikrer en lang levetid.
3. Den elektriske portventil bruger fleksibel grafitpakning, hvilket sikrer pålidelig tætning og nem, fleksibel betjening.
4. Den elektriske portventil kan drives manuelt, pneumatisk, elektrisk eller med gear.
5. Tre strukturelle muligheder er tilgængelige: fleksibel kile enkelt port, stiv kile enkelt port og dobbelt port.

Præstationsparametre

Nominelt tryk PN (MPa)	sag	testtryk (MPa)		Forseglet
Nominelt tryk PN (MPa)	sag	Forseglet (flydende)	Tætning (gas)	Forseglet
1.6	2.4	1.8	0.6	1.8
2.5	3.8	2.8	0.6	2.8
4.0	6.0	4.4	0.6	4.4
6.4	9.6	7.0	0.6	7.0
10.0	15.0	11.0	0.6	11.0
16.0	24.0	18.0	0.6	18.0

Egnet medium og anvendelig temperatur

Skalmateriale	Egnede medier	Gældende temperatur (℃)
Kulstofstål (C-type)	Vand, damp, olie	≤425
Chrom nikkel titanium stål (P type)	Salpetersyrer	≤200
Krom nikkel molybdæn titanium stål (R type)	Eddikesyre	≤200
Krom-molybdæn stål (type I)	Vand, damp, olie	≤550

Hoveddelens materiale

Krop, motorhjelm	Ventilplade, sæde	Ventilspindel	Stængelmøtrik	fyldstof	Håndhjul
Kulstofstål	Højkvalitets kulstofstål + hårdmetal eller rustfrit stål	Krom rustfrit stål	Aluminium bronze	Grafit asbest emballage	Formbart jern
Chrom nikkel titanium stål	Rustfrit stål, rustfrit stål + hårdmetal	Krom nikkel-titanium rustfrit stål	Aluminium bronze	Teflon	Formbart jern
Chrom nikkel molybdæn titanium stål	Rustfrit stål, rustfrit stål + hårdmetal	Krom nikkel-titanium rustfrit stål	Aluminium bronze	Teflon	Formbart jern
Krom-molybdæn stål	Legeret stål + hårdmetal	Krom-molybdæn stål	Aluminium bronze	Fleksibel asbest	Formbart jern

Hovedform og forbindelsesdimensioner

Nominel diameter	Hovedmål og tilslutningsmål
Nominel diameter	L	D	D1	D2	b	Z-d	H	D0
Z41H-16
15	130	95	65	45	14-2	4-Φ14	170	120
20	150	105	75	55	14-2	4-Φ14	190	140
25	160	115	85	65	14-2	4-Φ14	205	160
32	180	135	100	78	16-2	4-Φ18	270	180
40	200	145	110	85	16-3	4-Φ18	310	200
50	250	160	125	100	16-3	4-Φ18	358	240
65	265	180	145	120	18-3	4-Φ18	373	240
80	280	195	160	135	20-3	8-Φ18	435	280
100	300	215	180	155	20-3	8-Φ18	500	300
125	325	245	210	185	22-3	8-Φ18	614	320
150	350	280	240	210	24-3	8-Φ23	674	360
200	400	335	295	265	26-3	12-Φ23	811	400
250	450	405	355	320	30-3	12-Φ25	969	450
300	500	460	410	375	30-3	12-Φ25	1145	580
350	550	520	470	435	34-4	16-Φ25	1280	640
400	600	580	525	485	36-4	16-Φ30	1452	640
Z41H-25
15	130	95	65	45	16-2	4-Φ14	170	120
20	150	105	75	55	16-2	4-Φ14	190	140
25	160	115	85	65	16-2	4-Φ14	205	160
32	180	135	100	78	18-2	4-Φ18	270	180
40	200	145	110	85	18-3	4-Φ18	310	200
50	250	160	125	100	20-3	4-Φ18	358	240
65	265	180	145	120	22-3	8-Φ18	373	240
80	280	195	160	135	22-3	8-Φ18	435	280
100	300	230	190	160	24-3	8-Φ23	500	300
125	325	270	220	188	28-3	8-Φ25	614	320
150	350	300	250	218	30-3	8-Φ25	674	360
200	400	360	310	278	34-3	12-Φ25	811	400
250	450	425	370	332	36-3	12-Φ30	969	450
300	500	485	430	390	40-4	16-Φ30	1145	580
350	550	550	490	448	44-4	16-Φ34	1280	640
400	600	610	550	505	48-4	16-Φ34	1452	640

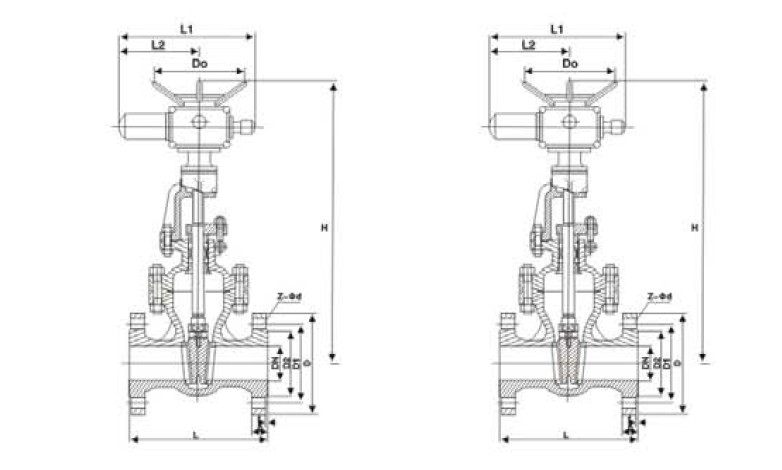

Struktur billede
