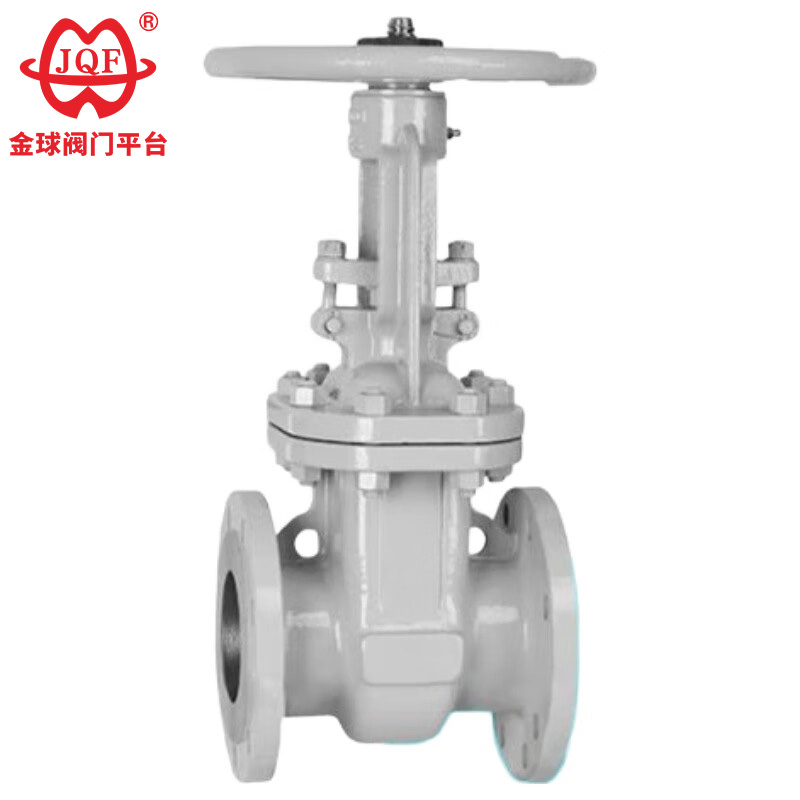

Russisk standard portventil

JQF Valve er en storstilet ventilproducent i Kina, der integrerer videnskabelig forskning, udvikling, design, produktion, salg og service. Denne højkvalitets russiske standardportventil på lager ikke-stigende spindelventil er lavet af duktilt jern og udstyret med en elastisk gummitætningsring for at sikre pålidelig tætning og holdbarhed. Dens kompakte struktur giver høj stivhed og pålidelighed, mens det elastiske portdesign forhindrer deformation under unormale belastninger eller temperaturer. Ventilen er udstyret med rullelejer for nem betjening i større størrelser og understøtter tilpassede materialer og sædemuligheder for at opfylde forskellige driftsbetingelser.

Send forespørgsel

Produkt beskrivelse

The durable Russian Standard Gate Valve manufactured by JQF Valve is widely used in the inlet and outlet channels or media shut-off devices of oil and steam pipelines in petrochemical, thermal power and other industries. It has passed CE certification, is of high quality and durable, and ensures compliance with EU safety standards, guaranteeing market access compliance.

1. Pladsoptimeret væskedynamikarkitektur: Det strukturelt optimerede chassisdesign giver ventilhuset enestående stivhed og uhindret flowgeometri, hvilket minimerer trykfaldet.
2. Avanceret kompositforseglingsoverflade: Den russiske standardportventil anvender proprietær metallurgisk teknologi til at kombinere korrosionsbestandige legeringer med en wolframcarbidmatrix, hvilket opnår en usædvanlig lang cykluslevetid, der langt overgår industristandarder.
3. Friktionsfrit styresystem: Anisotropiske grafitpakningsringe sikrer en spindelforsegling uden lækage, mens den giver en klar aktivering med lavt drejningsmoment for nem og ubesværet betjening.
4. Multi-Mode aktiveringsintegration: Den russiske standardportventil tilbyder omfattende aktiveringskompatibilitet, herunder manuelle håndhjul, pneumatiske aktuatorer, elektriske motorer og planetgearreduktioner, hvilket muliggør universel anvendelse.
5. Konfigurerbar ventilskivetopologiplatform: Tre forskellige tætningskonfigurationer: trykadaptiv fleksibel enkelt port, højbelastningsstiv enkelt port og tovejs dobbelt parallel port.

Implementeringsstandarder

Design specifikationer: GB / T 12234
Strukturlængde: GB / T 12221
Tilslutningsflange: r0CT12815-08-I
Test og inspektion: JB / T 9092
Tryk - Temperatur: GB / T 9131
Produktidentifikation: GB / T 12220

Præstationsparametre

Nominelt tryk PN (MPa)	sag	testtryk (MPa)		Forseglet
Nominelt tryk PN (MPa)	sag	Forseglet (flydende)	Tætning (gas)	Forseglet
1.6	2.4	1.8	0.6	1.8
2.5	3.8	2.8	0.6	2.8
4.0	6.0	4.4	0.6	4.4
6.4	9.6	7.0	0.6	7.0
10.0	15.0	11.0	0.6	11.0
16.0	24.0	18.0	0.6	18.0

Egnet medium og anvendelig temperatur

Skalmateriale	Egnede medier	Gældende temperatur (℃)
Kulstofstål (C-type)	Vand, damp, olie	≤425
Chrom nikkel titanium stål (P type)	Salpetersyrer	≤200
Krom nikkel molybdæn titanium stål (R type)	Eddikesyre	≤200
Krom-molybdæn stål (type I)	Vand, damp, olie	≤550

Hoveddelens materiale

Krop, motorhjelm	Ventilplade, sæde	Ventilspindel	Stængelmøtrik	fyldstof	Håndhjul
Kulstofstål	Højkvalitets kulstofstål + hårdmetal eller rustfrit stål	Krom rustfrit stål	Aluminium bronze	Grafit asbest emballage	Formbart jern
Chrom nikkel titanium stål	Rustfrit stål, rustfrit stål + hårdmetal	Krom nikkel-titanium rustfrit stål	Aluminium bronze	Teflon	Formbart jern
Chrom nikkel molybdæn titanium stål	Rustfrit stål, rustfrit stål + hårdmetal	Krom nikkel-titanium rustfrit stål	Aluminium bronze	Teflon	Formbart jern
Krom-molybdæn stål	Legeret stål + hårdmetal	Krom-molybdæn stål	Aluminium bronze	Fleksibel asbest	Formbart jern

Hovedform og forbindelsesdimensioner

Nominel diameter	Hovedmål og tilslutningsmål
Nominel diameter	L	D	D1	D2	b	Z-d	H	D0
Z41H-16
15	130	95	65	45	14-2	4-Φ14	170	120
20	150	105	75	55	14-2	4-Φ14	190	140
25	160	115	85	65	14-2	4-Φ14	205	160
32	180	135	100	78	16-2	4-Φ18	270	180
40	200	145	110	85	16-3	4-Φ18	310	200
50	250	160	125	100	16-3	4-Φ18	358	240
65	265	180	145	120	18-3	4-Φ18	373	240
80	280	195	160	135	20-3	8-Φ18	435	280
100	300	215	180	155	20-3	8-Φ18	500	300
125	325	245	210	185	22-3	8-Φ18	614	320
150	350	280	240	210	24-3	8-Φ23	674	360
200	400	335	295	265	26-3	12-Φ23	811	400
250	450	405	355	320	30-3	12-Φ25	969	450
300	500	460	410	375	30-3	12-Φ25	1145	580
350	550	520	470	435	34-4	16-Φ25	1280	640
400	600	580	525	485	36-4	16-Φ30	1452	640
Z41H-25
15	130	95	65	45	16-2	4-Φ14	170	120
20	150	105	75	55	16-2	4-Φ14	190	140
25	160	115	85	65	16-2	4-Φ14	205	160
32	180	135	100	78	18-2	4-Φ18	270	180
40	200	145	110	85	18-3	4-Φ18	310	200
50	250	160	125	100	20-3	4-Φ18	358	240
65	265	180	145	120	22-3	8-Φ18	373	240
80	280	195	160	135	22-3	8-Φ18	435	280
100	300	230	190	160	24-3	8-Φ23	500	300
125	325	270	220	188	28-3	8-Φ25	614	320
150	350	300	250	218	30-3	8-Φ25	674	360
200	400	360	310	278	34-3	12-Φ25	811	400
250	450	425	370	332	36-3	12-Φ30	969	450
300	500	485	430	390	40-4	16-Φ30	1145	580
350	550	550	490	448	44-4	16-Φ34	1280	640
400	600	610	550	505	48-4	16-Φ34	1452	640

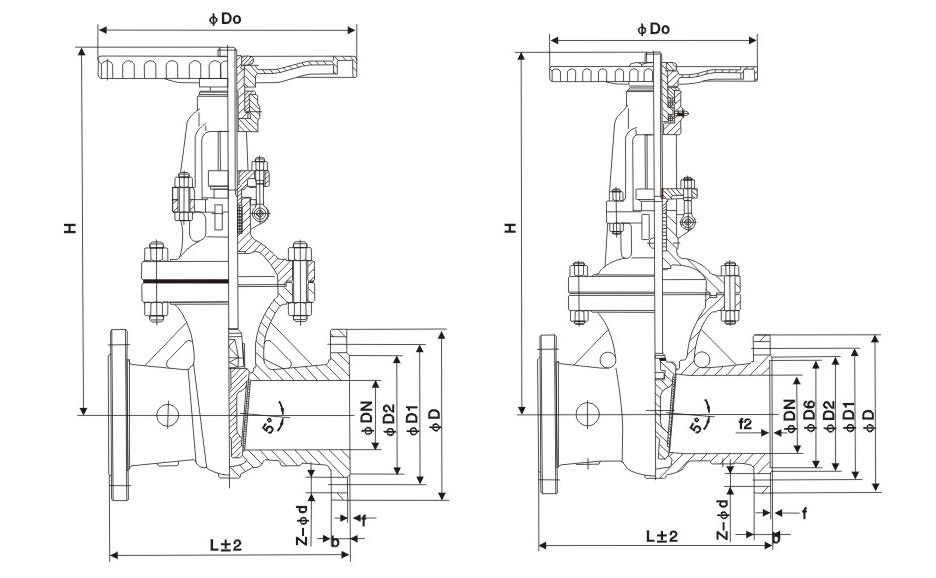

Struktur billede
